Teknik Özellikler

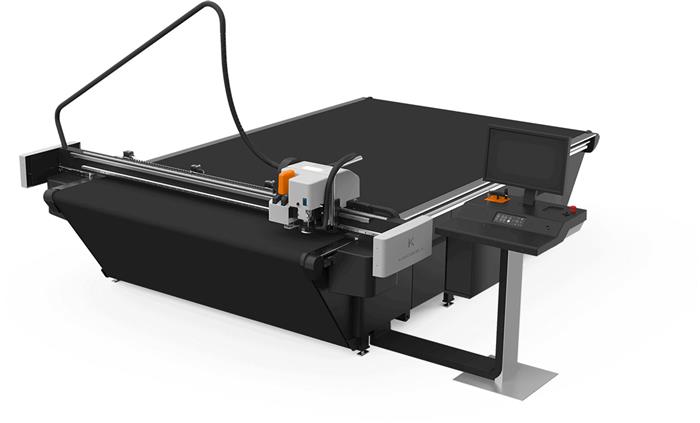

Ürün Kodu KONGSBERG X

Ürün Grubu Dijital Kesici

Besleme Şekli Elle, Otomatik, Tabaka, Tepsi

Bağlantı Şekli Ethernet

Çalışma alanı, tüm aletler (mm) X20 : 1680 x 1270
X22 : 1680 x 2190
X24 : 1680 x 3200
X44 : 2210 x 3200
X46 : 2210 x 4800
X48 : 2210 x 6550

Maks. malzeme boyutu (mm) X20 : 1740 x 1750
X22 : 1740 x 2570
X24 : 1740 x 3575
X44 : 2270 x 3575
X46 : 2270 x 5250
X48 : 2270 x 6930

Maks. malzeme genişliği, konveyör sistemi dahil (mm) X20 - X22 - X24 : 1680
X44 - X46 : 2210
X48 : YOK

Genel boyutlar ön panel dahil (mm) X20 : 2780 x 2450
X22 : 2780 x 3040
X24 : 2780 x 4050
X44 : 3300 x 4050
X46 - X48 : YOK

Genel boyutlar RWS dahil (1)(2) (mm) X20 : 3600 x 2160
X22 : 3600 x 2950
X24 : 3600 x 3960
X44 : 4070 x 3960
X46 : 4070 x 5640
X48 : 4070 x 7320

Ağırlık (kg) X20 : 455
X22 : 525
X24 : 630
X44 : 815
X46 : 1150
X48 : 1485

Konum doğruluğu (3) (μm) X20 - X22 : ±200
X24 : ±250
X44 : ± 300
X46 : ± 350
X48 : ± 400

Tekrarlanabilirlik (μm) X20 - X22 - X24 : ±50
X44 - X46 - X48 : ± 60

Maksimum hız (m/min) Kongsberg X Edge : 30
Kongsberg X : 50

Maksimum hızlanma Kongsberg X Edge (m/s²) 3

Maksimum hızlanma Kongsberg X (4) (m/s²) X20 - X22 - X24 : 5.6
X44 - X46 - X48 : 5.4

Dikey takım kuvveti Standart alet istasyonları: 220 N. PowerHead katlama istasyonu: 500 N

Vakum bölümlerinin sayısı X20 - X22 : 2
X24 - X44 - X46 - X48 : 4

Standart çapraz boşluk (5) 50 mm veya 95 mm, Uygulama Kitine ve model boyutuna bağlı olarak

Opsiyonel çapraz boşluk (5) 95 mm yüksek boşluk, standart olarak 50 mm boşluklu modeller için mevcuttur

Notlar (1) Döner iş istasyonu standart konumundayken ölçülmüştür
(2) Konveyör besleme seçeneği, uzunluk boyutuna marjinal olarak eklenir
(3) Standart travers boşluğu ile toplam çalışma alanı için geçerlidir
( 4) Belirli alet ve konfigürasyon kombinasyonları ile azaltılabilir
(5) Kesici altlık olmadan ölçülmüştür. Maks. kesme kalınlığı takıma bağlıdır. Referans daha fazla ayrıntı için Teknik Özellikler kitapçığı
