Teknik Özellikler

Ürün Kodu DUPLO DuBinder DPB-500

Ürün Grubu Baskı Sonlandırma

Besleme Şekli Otomatik

Bağlantı Şekli

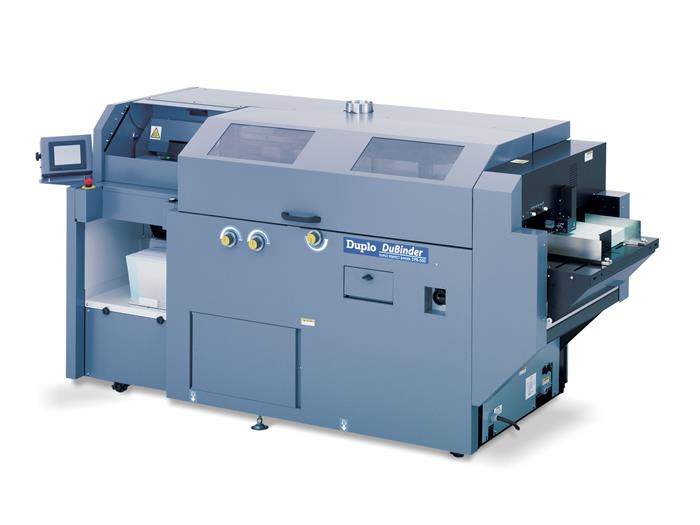

Genel Bakış DuBinder DPB-500'ün yüksek hızı ve hassas mühendisliği, onu kendi sınıfındaki en üretken ve uygun maliyetli mükemmel ciltleyici haline getiriyor. Tam otomatik ve tek kelepçeli tasarım, saatte 525 kitaplık bir çevrim hızına olanak tanır.

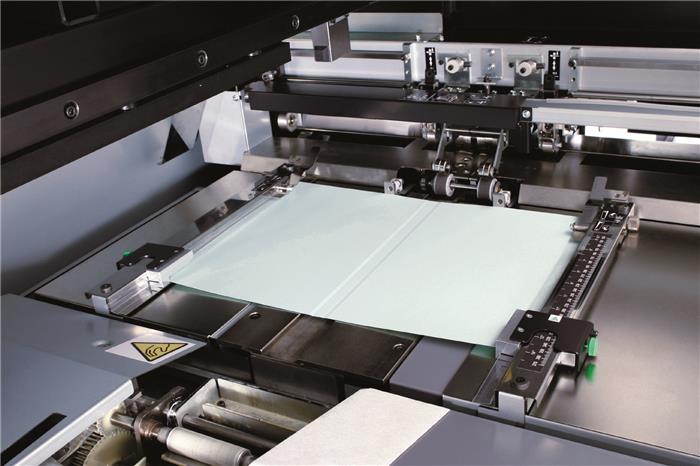

Emme Kapağı Beslemesi A.M.S (Hava Yönetim Sistemi), her kapağın işaretlenmeden doğru şekilde beslenmesini sağlar. Kapak daha sonra otomatik olarak kesme masasına sunulur. Işıklı bir çizgi, operatöre her kapakta doğru katlama konumunu gösterir.

Katlama 4 katlama aleti dokunmatik ekrandan otomatik olarak doğru şekilde konumlandırılır. İsteğe bağlı 'Kanat' katlama aracı, kapağın hem önüne hem de arkasına kanatlar sağlar.

Güvenli Kitap Üretimi Dubinder DPB-500, kitap kelepçesi içinde her kitap kalınlığını ölçen ve sayfa sayısını doğru sürümle karşılaştıran sensörler içerir. Yanlış kitaplar daha sonra ciltlemeye yeniden başlanmadan önce düzeltilmesi için operatöre geri sunulur. Bu özellik, işçilikten ve pahalı yeniden baskı maliyetlerinden büyük tasarruf sağlar.

Frezeleme / Çentik Açma Ağır hizmet tipi bir motor ve yüksek hız çeliği frezeleme ve çentik açma aleti, yapıştırmadan önce doğru ve düz bir sırtın hazırlanmasını sağlar. Katlamalı kesitler üretilirken omurgadan 4 mm'ye kadar çıkılabilir.

Tutkal uygulaması 3 tutkal silindiri ön yapıştırma, kaplama ve fazla tutkalın çıkarılmasını sağlar. Değişken tutkal uzunluğu dokunmatik ekran aracılığıyla otomatik olarak kontrol edilir. 2 yan yapıştırma diski, her kitap kalınlığına göre otomatik olarak ayarlanır ve düşük seviyeli bir uyarı, tankın yeniden doldurulması gerektiğini operatöre bildirir.

Teslimat Yerleşik istifleyici, düzgün ve işaretsiz bir kitabın sırtında mükemmel bir şekilde sunulmasını sağlar. 200 mm'lik kapasite sürekli üretime olanak tanır ve 'Yığın Dolu' sensörü, kitapların ne zaman kaldırılması gerektiğini operatöre bildirir.

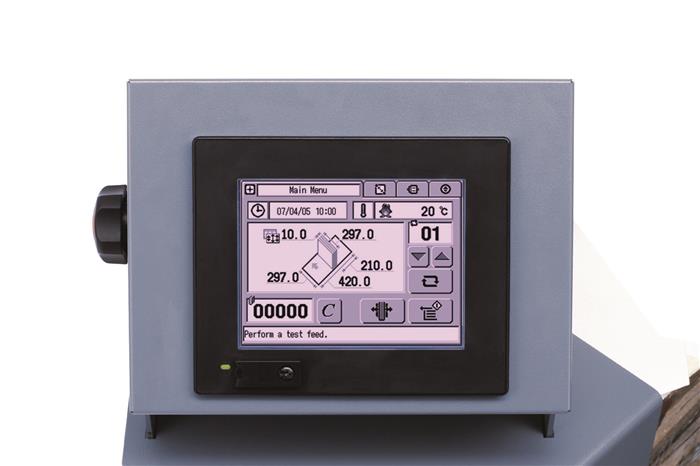

Dokunmatik ekran Kullanıcı dostu ve kullanımı kolay dokunmatik ekranlı kontrol paneli, operatörün her işi programlamasına ve bunları 20 iş hafızasından birinde saklamasına olanak tanır. Daha sonra her iş gelecekte kullanılmak üzere kolayca geri çağrılabilir.

Günlük ve haftalık zamanlayıcı Operatörün her vardiyanın başlangıcını kolayca programlamasına olanak sağlamak için günlük/haftalık bir zamanlayıcı işlevi sağlanmıştır. Bu işlem 30-40 dakika kadar zaman tasarrufu sağlayarak verimliliğin artmasına neden oluyor.

Kağıt tozu Tüm kağıt tozu, harici ağır hizmet tipi motor ve toplama torbasıyla güvenli ve temiz bir şekilde çıkarılır. Torba dolduğunda kolayca çıkarılabilir ve tüm atık kağıtlar uygun bir kaba boşaltılabilir.

Seçenekler Çeşitli seçenekler arasında Kanat puanlama araçları, Uzun konveyör (Model DPB-LS) ve hem kitap bloğu hem de kapaklar için Barkod okuyucular bulunur.

Kullanıcı dostu operasyon DuBinder'ın en önemli özelliklerinden biri, cihazın yetenekli bir operatöre ihtiyaç duymadan kitap kalitesine ulaşmasını sağlayan, kullanımı kolay entegre kontrolleridir.

Basit ve kullanımı kolay bir dokunmatik ekran, operatörün 20 iş hafızasından birini seçmesine olanak tanır. Sistemin çift kapak dedektörü ve kitap kalınlığı sensörü gibi çeşitli dahili özellikleri, sistemin her zaman en yüksek hassasiyet ve doğrulukla çalışmasını sağlar ve sonuçta israfı azaltır.

Daha az hazırlık süresi Kurulum ve bilgilere erişim, makinenin depolanan bir işi otuz saniye içinde işleyebildiği dokunmatik ekranlı monitör aracılığıyla kolayca yapılabilir, bu da hazırlık sürelerini önemli ölçüde azaltır.

Doğru kapak besleme DuBinder'ın emme bantlı kapak beslemesi, kapağın her kitaba her seferinde düzgün ve doğru şekilde iletilmesini sağlar. Dört puanlama aksesuarı sırt genişliğine göre çiftler halinde hareket ederek menteşenin ön ve arka kapaklarda her zaman doğru konumda olmasını sağlar. Kapak sayfası boyutları 360 x 696 mm ile 120 x 250 mm arasında değişir. Kapağın hem ön hem de arka tarafındaki kanatların üretimi için isteğe bağlı kanat katlama aleti mevcuttur.

Profesyonel sonuçlar Duplo DuBinder, güçlü bağlama ve kaliteli sonuçlar üreten, kullanımı basit, tek kelepçeli bir sistemdir. Kitaplar, rehberler, kılavuzlar ve dergiler gibi çeşitli uygulamalarda şık ve profesyonel bir görünüm yaratır ve hem ofset hem de dijital cihazlardan gelen çıktıları başarılı bir şekilde işleyebilir.

Geniş kitap boyutu yelpazesi DuBinder, maksimum kitapçık boyutu 360 x 320 mm ve minimum boyutu 120 x 120 mm olan çok çeşitli malzemeleri ciltleme kapasitesine sahiptir.

Tam otomasyon yoluyla üretkenlik DuBinder son teknoloji ürünü otomasyon sunar; bu da kurulum sürelerinde ve maliyetlerde azalmaya yol açarak onu kısa süreli ve değişken baskılar için mükemmel kılar.

DuBinder, kitap kalınlığı, yan yapıştırma ve katlama, kapak kılavuzları ve baskı konumu dahil olmak üzere bir dizi spesifikasyona uyacak şekilde otomatik olarak programlanabilir.
Ekonomik ve verimli kısa tirajlar sunmanın yanı sıra, DuBinder'in saatte 525 kitaba varan son derece verimli döngü hızı, onu daha uzun tirajlar için uygun hale getirir.

Optimize edilmiş ergonomi Bitmiş malzeme operatörün yükleme masasına geri sunularak daha fazla üretkenlik, verimlilik ve optimize edilmiş ergonomi sağlanır.

Teknik özellikler Kitap kalınlığı
Min 1 mm Maks 51 mm + kapak kalınlığı

Kitap boyutu (sırt × ön kenar)
Maks. 360 mm × 320 mm
Minimum 120 × 120 mm

Kapak boyutu
Maks. 360 × 696 mm
Minimum 120 × 250 mm

Kaplama ağırlığı
80-302 gsm

Kapak Yığını yüksekliği
70 mm

Bisiklet hızı
525 kitap/saat *

Teslimat
Dahili dikey istifleme tepsisi

Yığınlayıcı kapasitesi
200 mm

Yan yapıştırma
Otomatik yan yapıştırma tekerlekleri

Kitap kıskaçları
1

Programlar
20

Puan araçları
4 (2'si ters çevrilmiş) **

Ekran
Dokunmatik ekran kontrolü

Atık çıkarma
Harici motor ve toz toplama torbası

Sayaçlar
Toplam

Isınma süresi
30 - 40 dakika

Tutkal çalışma sıcaklığı
120- 200°C

Freze derinliği
Maks. 4 mm Min. 0,5 mm
6 manuel adım 0, 0,5, 1,0, 2, 3, 4mm ***

Çentik açma araçları
2

Kitap doğruluğu
+/- 0,1 mm kapak ve kıstırma istasyonlarında

Özellikler şunları içerir:
Otomatik kurulum
1 Kitap kalınlığı
2 Yan yapıştırma diski
3 Kıstırma kılavuzu
4 Kapak kayıt kılavuzları
5 Puanlama araçları (4)
6 Yapıştırıcının kesilmesi (kitabın arkası/önü)
- Çift kapak dedektörü
- Işık huzmesi skor konumu
- Programlanabilir Ön Eritici
- Siper dışı dedektörü
- Otomatik sayfa algılama sensörü
- Otomatik Döngü

Boyutlar
928(D) × 2790 (G) × 1343(Y)mm

Ağırlık
695Kg

Gürültü emisyonları
90db veya daha az

Güç kaynağı
3 faz 415v 50-60Hz + toprak + nötr

* Bisiklet hızları. 525 kitap/saatlik çevrim hızı üretkenliğin gerçek bir göstergesi değildir. Verimliliği çeşitli faktörler etkileyecektir. Taşıma hızı; Kıstırma süreleri; Yükleme/Kapama yükleme ve Kürleme süreleri.
** Puanlama araçları. Puanlamayla birlikte minimum kitap kalınlığı 3 mm'dir
***Frezeleme Derinliği. Frezeleme/Çentik Açma takımı “0” konumunun altına indirilemez. Motor kapatılamaz veya indirilemez ve bu nedenle freze çarkı her zaman kitap bloğu ile temas halinde olacaktır.

Seçenekler Kanat kıvırma aletleri
Daha fazla üretkenlik için DPB-LS uzun teslimat konveyörü
Tam kitap güvenliği sağlayan 2 barkod okuyucu
(1) Kapak için
(2) Kitap bloğu için
